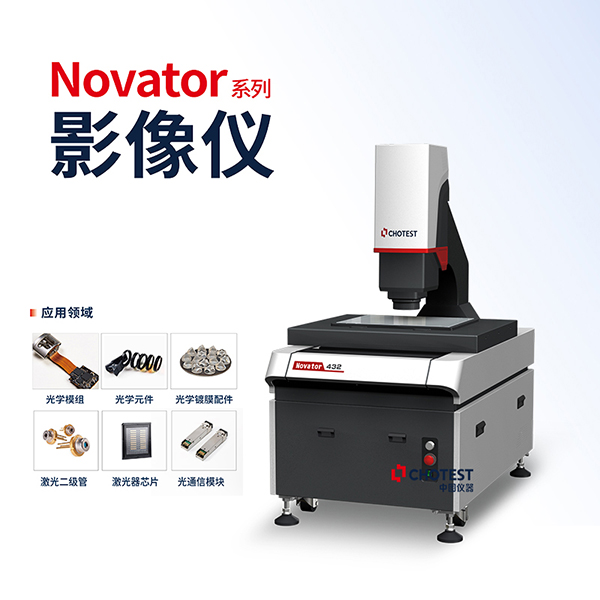

中圖儀器Novator系列光學電動變倍鏡頭影像儀運用優良的機器視覺和深度學習算法，可快速、準確地自動識別出目標特征，使得測量過程實現智能化、無人化。大幅提高測量效率，助力企業打造自動化、無人化、智能化生產線。Novator可實現各種復雜零件的表面尺寸、輪廓、角度與位置、形位公差、3D空間形貌與尺寸結構等精密測量。Novator可用于機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、連接器、端子、手機、家電、印刷電路板、醫療器械、鐘表、刀具、計量檢測等領域。

測量功能

1.量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、最近點等。

2.可測幾何量： 點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。

3.構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。

4.形位公差：直線度、圓度、輪廓度、位置度、平面度、對稱度、垂直度、同心度、平行度等形位公差評定。

5.坐標系：儀器坐標系、點線、兩點 X、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。

6.快速工具：R角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、O型圈等特殊工具快速測量。

7.支持公差批量設置、比例等級劃分、顏色自定義管理。

8.算法通過PTB德國聯邦物理技術研究院認證。

AI自動尋邊技術

1.AI模型訓練界面簡潔，算法強大，訓練能力強，訓練數據直觀。

2.AI測量軟件可以邊測量邊存圖，連續優化迭代AI模型，效率高。

3.可解決邊界模糊、多重邊界、毛刺過多、邊緣干擾多等傳統測量痛點。

4.相對于傳統手動測量，Novator系列光學電動變倍鏡頭影像儀效率高，重復性好。

3D脫機編程

1.脫機導入3D數據進行測量程序編輯，提高測量效率。

2.界面直觀、操作簡單，易學易用。

AI影像測量應用案例

1、新能源行業中電池后蓋邊緣特征測量時，由于邊緣臺階落差較小，導致成像有多層邊界干擾且對比度低，自動批量測量不能自動抓取目標邊緣，因此只能手動測量。中圖AI測量可排除多層邊界干擾，即使對比度低也能自動識別到目標邊緣，測量效率提升4.5倍，同時排除人為誤差，測量數據更穩定。

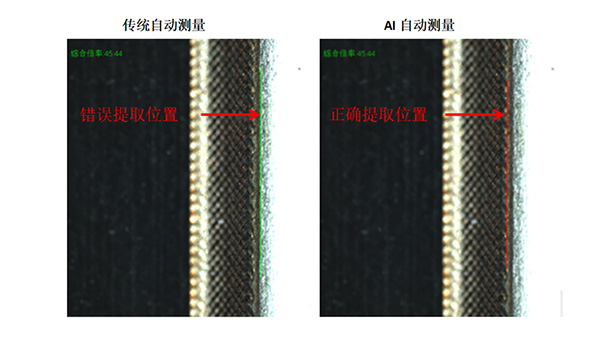

2、3C行業手機中框邊緣線測量時，由于該邊界不規則，且邊界干擾較多，傳統自動測量，很容易抓偏，也只能使用手動測量。即使不規則有干擾的邊界，中圖AI自動測量可以排除干擾自動提取到正確位置，進一步提高測量效率。

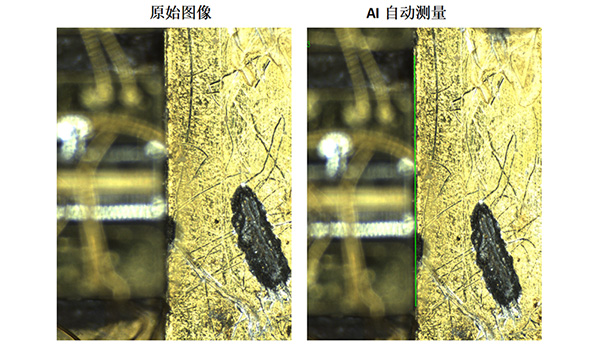

3、金屬邊邊界模糊不清，毛刺過多，邊界翹曲不均勻，AI測量可自動過濾毛刺干擾，準確提取邊界。

4、黑色塑膠件上圓柱特征形態不一、邊緣輪廓不清，傳統自動測量容易提偏，AI提取則精確穩定。

5、塑料薄片邊界干擾多，無法自動提取，手動測量費事費力，AI測量可以精準排除邊界上的干擾，提取到正確位置。

中圖AI影像測量效率和精度

1、測量效率對比

單個工件的單次測量時間由131s縮短至AI測量28s，效率提升4.5倍

2、重復性對比

重復性大于0.02mm的尺寸占比降低81%，Novator二次元CNC影像測量儀測量數據更穩定，重復性更佳

3、人員一致性對比

三個不同的操作員分別使用AI測量的數據一致性比手動測量的一致性要好很多

部分技術規格

如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。
